实验 2: 本地 Fake GPU 安装 HAMi

入门时长： 约 30 分钟环境： macOS (OrbStack) · Linux (Ubuntu + kind) · 无需 GPU费用： 免费验证于： 2026-05-21作者： @rootsongjc, @maishivamhoo123

本实验将引导你搭建一个纯本地 Kubernetes 集群——使用 OrbStack（macOS）或 kind（Linux/Ubuntu）——配合 run-ai/fake-gpu-operator，然后在线安装 HAMi。

这个实验不需要真实 NVIDIA GPU，适合用于课堂预习、讲解 HAMi 组件组成、验证 GPU Pod 调度流程，以及在个人电脑上快速熟悉 HAMi 的基础使用方式。

你将得到什么​

完成本实验后，你会得到一个本地 Kubernetes 集群：

  • fake-gpu-operator 在 CPU 节点上模拟 nvidia.com/gpu 资源
  • HAMi scheduler、admission webhook 等控制面组件正常运行
  • 普通 Pod 可以通过 nvidia.com/gpu 申请模拟 GPU
  • 可以观察 fake GPU 资源从节点发现、Pod 申请、调度到运行的完整链路
备注

fake GPU 不能代表真实 GPU 的显存隔离、算力隔离、CUDA 运行时和驱动能力。本实验用于理解 HAMi 组成和基础调度链路；涉及真实显存切分、nvidia.com/gpumem、nvidia.com/gpucores、CUDA 程序运行和性能隔离时，仍需要真实 NVIDIA GPU 环境。

安装全景图​

整个本地安装过程分 7 步：

本地 Fake GPU 安装全景图
步骤目的解决什么问题
搭建并确认环境创建/验证集群，检查 kubectl 和 Helm确保 Kubernetes 集群可用
安装 fake-gpu-operator模拟 NVIDIA GPU 资源让无 GPU 节点也能上报 nvidia.com/gpu
安装 HAMi部署 HAMi 控制面观察 HAMi scheduler、webhook 等组件
安装 Prometheus部署监控栈采集 GPU 指标，给 HAMi WebUI 提供数据源
运行模拟 GPU 工作负载验证调度链路体验 Pod 申请 GPU 后被调度运行

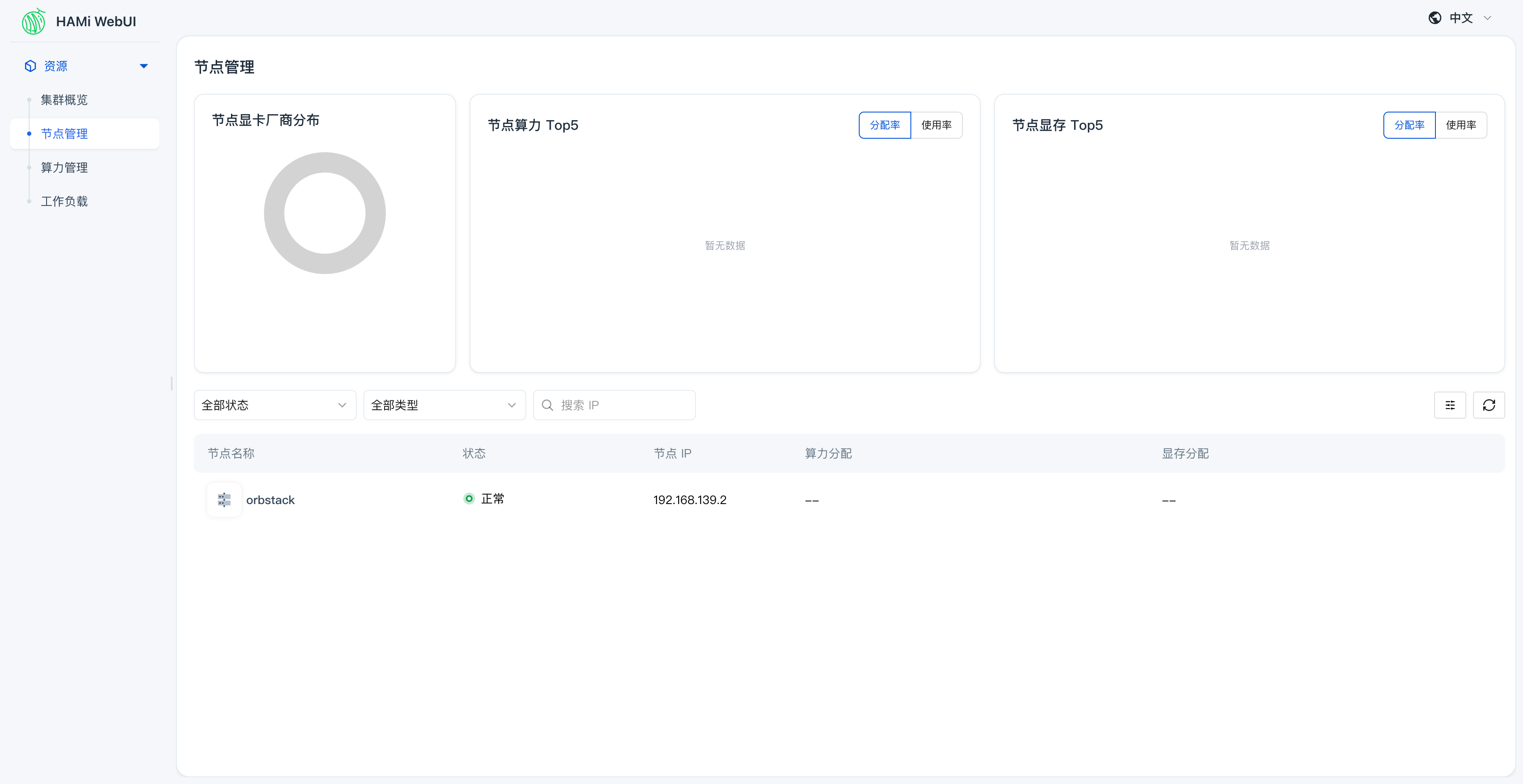

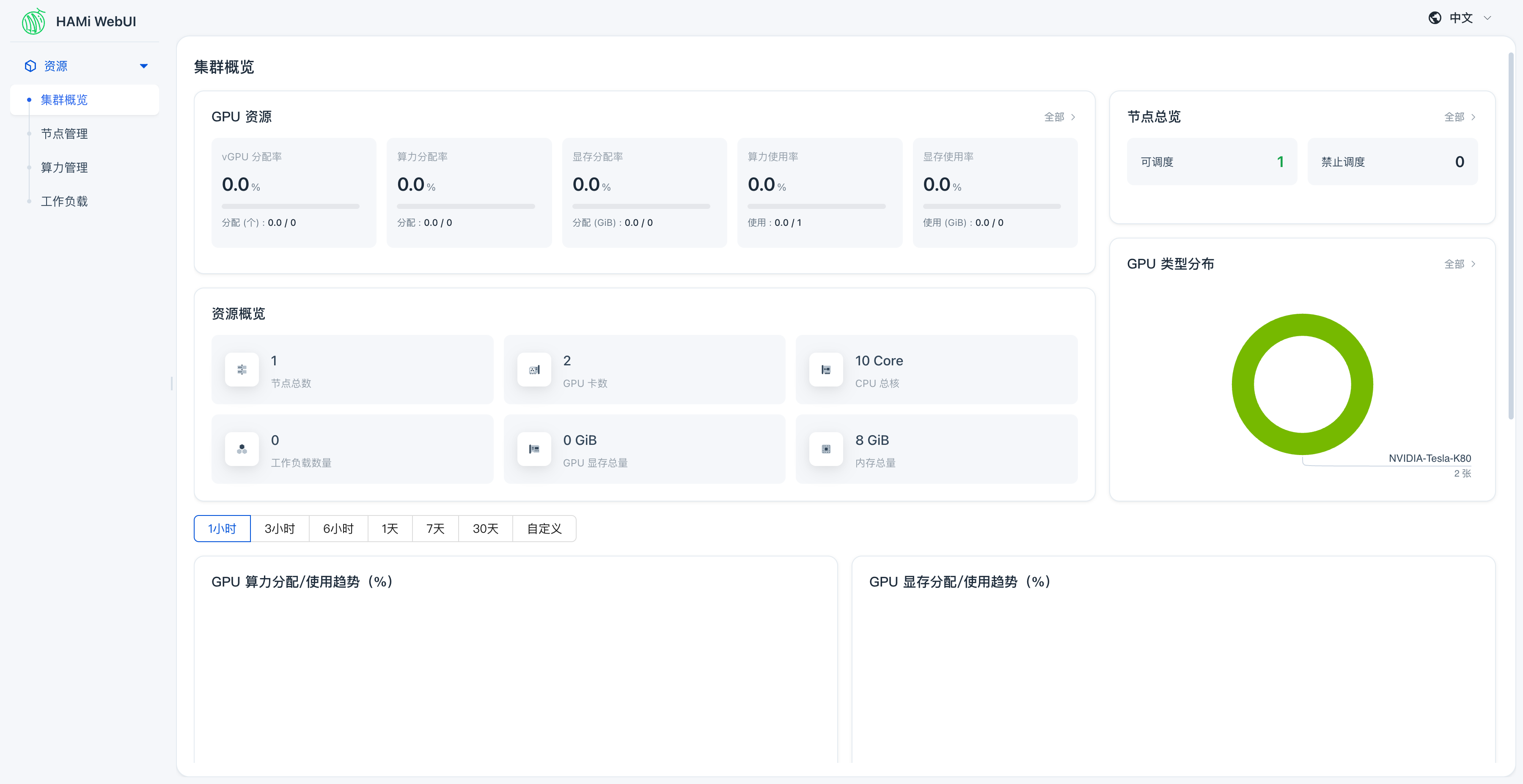

安装 HAMi WebUI部署可视化管理界面图形化查看 GPU 节点、资源分配和使用趋势
观察 HAMi 和 fake GPU理解组件职责边界明确哪些能力需要真实 GPU

前提条件​

  • macOS，Intel 或 Apple Silicon 均可
  • 已安装 OrbStack 并启用内置 Kubernetes
  • 能访问 GitHub、GHCR 和 HAMi Helm 仓库
  • 本机至少 4 CPU、8 GB 内存可用
为什么用 OrbStack？

OrbStack 自带 Kubernetes（基于 k3s），无需额外安装 kind 或 Docker Desktop。资源占用更少，启动更快，macOS 上做本地实验首选。

检查 Helm（后面安装 fake-gpu-operator 和 HAMi 都需要）：

helm version

如果 Helm 未安装：

brew install helm

步骤 1: 搭建并确认本地环境​

OrbStack 的 Kubernetes 在你通过 OrbStack UI 启用后会自动运行。验证集群是否就绪：

kubectl version

输出示例：

Client Version: v1.33.9
Kustomize Version: v5.6.0
Server Version: v1.33.9+orb1
备注

Server Version 中的 +orb1 后缀标识这是 OrbStack 内置的 Kubernetes 发行版。

查看集群节点：

kubectl get nodes -o wide

输出示例：

NAME       STATUS   ROLES                  AGE    VERSION        INTERNAL-IP     EXTERNAL-IP   OS-IMAGE   KERNEL-VERSION                            CONTAINER-RUNTIME
orbstack   Ready    control-plane,master   148d   v1.33.9+orb1   192.168.139.2   <none>        OrbStack   7.0.5-orbstack-00330-ge3df4e19b0a0-dirty  docker://29.4.0

设置 NODE_NAME 变量​

本实验后续部分使用 NODE_NAME shell 变量来避免硬编码节点名称。在这里设置一次，后续所有命令都会自动使用：

NODE_NAME=$(kubectl get nodes -o jsonpath='{.items[0].metadata.name}')
echo "NODE_NAME=${NODE_NAME}"
平台示例值
macOSorbstack
Linuxhami-lab-control-plane
步骤 2–7 在两个平台上完全相同

从这里开始，所有命令在 macOS 和 Linux 上完全一致。你唯一会注意到的区别是示例输出中的节点名称。

步骤 2: 安装 fake-gpu-operator​

fake-gpu-operator 会在没有 NVIDIA GPU 的节点上模拟 GPU 资源，并把节点容量写成 nvidia.com/gpu。这一步替代了真实 GPU 环境中的 NVIDIA GPU Operator、驱动、device-plugin 和 DCGM 指标采集链路。

2.1 创建命名空间并设置安全策略​

kubectl create namespace gpu-operator
kubectl label namespace gpu-operator pod-security.kubernetes.io/enforce=privileged
namespace/gpu-operator created
namespace/gpu-operator labeled

gpu-operator 命名空间专门放 fake-gpu-operator 相关组件。privileged 标签允许 Pod 以特权模式运行；fake-gpu-operator 的 device-plugin 需要访问宿主机设备文件。

2.2 给节点打标签​

fake-gpu-operator 通过节点标签来决定在哪些节点上模拟 GPU：

kubectl label node ${NODE_NAME} run.ai/simulated-gpu-node-pool=default
node/<NODE_NAME> labeled

标签 run.ai/simulated-gpu-node-pool=default 告诉 fake-gpu-operator："在这个节点上模拟 GPU"。

2.3 安装 fake-gpu-operator​

export FAKE_GPU_OPERATOR_VERSION=0.0.80

helm upgrade -i gpu-operator \
    oci://ghcr.io/run-ai/fake-gpu-operator/fake-gpu-operator \
    --namespace gpu-operator \
    --create-namespace \
    --version ${FAKE_GPU_OPERATOR_VERSION}
Release "gpu-operator" does not exist. Installing it now.
Pulled: ghcr.io/run-ai/fake-gpu-operator/fake-gpu-operator:0.0.80
Digest: sha256:...
NAME: gpu-operator
LAST DEPLOYED: ...
NAMESPACE: gpu-operator
STATUS: deployed
REVISION: 1
TEST SUITE: None

helm upgrade -i：如果 release 不存在则安装，存在则升级。oci:// 前缀表示从 GitHub Container Registry 拉取 Helm Chart。0.0.80 是 2026-04 发布的稳定版本。

2.4 等待组件运行​

kubectl get pods -n gpu-operator

输出示例：

NAME                                       READY   STATUS    RESTARTS   AGE
device-plugin-l8m6j                        1/1     Running   0          31m
kwok-gpu-device-plugin-5996cdf4f9-mfvpm    1/1     Running   0          31m
nvidia-dcgm-exporter-knfsn                 1/1     Running   0          31m
nvidia-dcgm-exporter-kwok-b8fd4976-blb8c   1/1     Running   0          31m
status-updater-59965d7bc6-fbkmk            1/1     Running   0          31m
topology-server-9d57b6c79-7dv6h            1/1     Running   0          31m

各组件说明：

  • device-plugin：DaemonSet，在每个 GPU 节点上运行，向 Kubernetes 上报 GPU 资源
  • kwok-gpu-device-plugin：用 KWOK（Kubernetes WithOut Kubelet）模拟 GPU 设备
  • nvidia-dcgm-exporter：模拟 DCGM 指标导出（GPU 温度、利用率等）
  • status-updater：更新节点 GPU 状态
  • topology-server：管理 GPU 拓扑信息

如果所有 Pod 都 Running 且 READY 为 1/1，说明安装成功。

2.5 验证模拟 GPU 资源​

检查节点是否上报了 GPU 容量：

kubectl get node ${NODE_NAME} \
    -o custom-columns=NAME:.metadata.name,GPU:.status.capacity.nvidia\\.com/gpu
NAME       GPU
orbstack   2

GPU 列显示 2，说明 fake-gpu-operator 已经在节点上模拟了 2 块 GPU。这个数字可以在 fake-gpu-operator 配置中调整。

进一步查看节点的 GPU 详细标签：

kubectl get node ${NODE_NAME} --show-labels | tr ',' '\n' | grep -E 'nvidia.com/gpu|run.ai'
nvidia.com/gpu.count=2
nvidia.com/gpu.deploy.dcgm-exporter=true
nvidia.com/gpu.deploy.device-plugin=true
nvidia.com/gpu.memory=11441
nvidia.com/gpu.present=true
nvidia.com/gpu.product=Tesla-K80
run.ai/fake.gpu=true
run.ai/simulated-gpu-node-pool=default

这些标签模拟了一台真实 GPU 节点的信息：

  • nvidia.com/gpu.count=2：模拟 2 块 GPU
  • nvidia.com/gpu.product=Tesla-K80：模拟 GPU 型号为 Tesla K80
  • nvidia.com/gpu.memory=11441：模拟每块 GPU 有 11441 MiB 显存
  • run.ai/fake.gpu=true：标记这是模拟 GPU

如果 GPU 列为空，检查节点标签：

kubectl get node ${NODE_NAME} --show-labels | grep run.ai/simulated-gpu-node-pool

步骤 3: 安装 HAMi​

本步骤安装 HAMi 的控制面组件：

  • hami-scheduler：调度增强组件，参与 GPU Pod 的调度决策
  • admission webhook：自动改写 GPU Pod 的调度器配置
  • Helm release：统一管理 HAMi 相关 Kubernetes 资源

在 fake GPU 环境中，GPU 资源由 fake-gpu-operator 提供。为了避免两个 device-plugin 同时注册 nvidia.com/gpu，本实验不让 HAMi device-plugin 接管 fake 节点。

3.1 添加 HAMi Helm 仓库​

helm repo add hami-charts https://project-hami.github.io/HAMi/
helm repo update
"hami-charts" has been added to your repositories
Hang tight while we grab the latest from your chart repositories...
...Successfully got an update from the "hami-charts" chart repository
Update Complete. ⎈Happy Helming!⎈

3.2 安装 HAMi​

helm install hami hami-charts/hami \
    -n kube-system \
    --set devicePlugin.enabled=false
NAME: hami
LAST DEPLOYED: ...
NAMESPACE: kube-system
STATUS: deployed
REVISION: 1
TEST SUITE: None

--set devicePlugin.enabled=false 是关键参数。因为 fake-gpu-operator 已经在管理 GPU 设备，如果 HAMi 的 device-plugin 也启动，两个组件会冲突。所以这里只安装 HAMi 的调度增强组件。

3.3 验证 HAMi 组件​

kubectl get pods -n kube-system | grep hami
hami-scheduler-5d9678f989-dnf65          2/2     Running   0             28m

2/2 表示这个 Pod 里有 2 个容器（scheduler 容器 + webhook 容器），都运行正常。

查看 HAMi 安装的控制面资源：

kubectl get deploy,svc,cm,sa -n kube-system | grep hami
deployment.apps/hami-scheduler           1/1     1            1           28m
service/hami-scheduler   NodePort    192.168.194.156   <none>        443:31998/TCP,31993:31993/TCP   28m
configmap/hami-scheduler                                         1      28m
configmap/hami-scheduler-device                                  1      28m
serviceaccount/hami-scheduler                                0         28m

各资源说明：

  • deployment.apps/hami-scheduler：HAMi 调度器 Deployment
  • service/hami-scheduler：调度器 Service，NodePort 类型，端口 31998（webhook）和 31993（调度）
  • configmap/hami-scheduler：调度器配置
  • configmap/hami-scheduler-device：设备配置
  • serviceaccount/hami-scheduler：调度器使用的服务账号

3.4 确认所有 Helm Release​

helm list -A
NAME         NAMESPACE    REVISION UPDATED                              STATUS   CHART                    APP VERSION
gpu-operator gpu-operator 1        2026-05-21 16:12:01.872099 +0800 CST deployed fake-gpu-operator-0.0.80 0.0.80
hami         kube-system  1        2026-05-21 16:15:24.295479 +0800 CST deployed hami-2.9.0               2.9.0

两个 Helm Release 都 deployed。gpu-operator 在 gpu-operator 命名空间，hami 在 kube-system 命名空间。

步骤 4: 安装 Prometheus​

HAMi WebUI 需要从 Prometheus 读取 GPU 指标数据。本步骤使用 kube-prometheus-stack 部署完整的监控栈。

为什么要装 Prometheus？ HAMi WebUI 的集群概览、GPU 利用率、显存使用率等图表数据全部来自 Prometheus。没有 Prometheus，WebUI 只能显示空白页面。

4.1 添加 Helm 仓库​

helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update

4.2 安装 kube-prometheus-stack​

helm install prometheus prometheus-community/kube-prometheus-stack \
    -n monitoring --create-namespace \
    --set grafana.enabled=false \
    --version=75.15.1
NAME: prometheus
LAST DEPLOYED: ...
NAMESPACE: monitoring
STATUS: deployed
REVISION: 1

--set grafana.enabled=false：不安装 Grafana，本实验只用 Prometheus 作为 HAMi WebUI 的数据源。如果你需要 Grafana 做更丰富的可视化，可以去掉这个参数。

4.3 等待 Prometheus 就绪​

kubectl get pods -n monitoring

输出示例：

NAME                                                     READY   STATUS    RESTARTS   AGE
alertmanager-prometheus-kube-prometheus-alertmanager-0   2/2     Running   0          2m
prometheus-kube-prometheus-operator-d89fb8945-htjjd      1/1     Running   0          2m
prometheus-kube-state-metrics-7f5f75c85d-mbsbh           1/1     Running   0          2m
prometheus-prometheus-kube-prometheus-prometheus-0       2/2     Running   0          2m
prometheus-prometheus-node-exporter-77pxd                1/1     Running   0          2m

所有 Pod Running 即可。其中 prometheus-prometheus-kube-prometheus-prometheus-0 是核心 Prometheus 实例。

4.4 创建 ServiceMonitor 采集 GPU 指标​

kube-prometheus-stack 自带的 ServiceMonitor 不包含 fake-gpu-operator 的 GPU 指标。需要手动创建：

kubectl apply -f - <<'EOF'
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: nvidia-dcgm-exporter
  namespace: gpu-operator
  labels:
    release: prometheus
spec:
  selector:
    matchLabels:
      app: nvidia-dcgm-exporter
  namespaceSelector:
    matchNames:
      - gpu-operator
  endpoints:
    - port: gpu-metrics
      path: /metrics
      interval: 15s
EOF
servicemonitor.monitoring.coreos.com/nvidia-dcgm-exporter created

ServiceMonitor 告诉 Prometheus："去 gpu-operator 命名空间找 label 为 app: nvidia-dcgm-exporter 的 Service，从它的 gpu-metrics 端口每 15 秒采集一次 /metrics"。release: prometheus label 是 kube-prometheus-stack 的 ServiceMonitor 选择器要求的。

等待约 30 秒后验证 GPU 指标已采集：

kubectl exec -n monitoring prometheus-prometheus-kube-prometheus-prometheus-0 -- \
    promtool query instant http://localhost:9090 'DCGM_FI_DEV_GPU_UTIL'
DCGM_FI_DEV_GPU_UTIL{..., device="nvidia1", ..., modelName="Tesla-K80", ...} => 0
DCGM_FI_DEV_GPU_UTIL{..., device="nvidia0", ..., modelName="Tesla-K80", ...} => 0

看到 DCGM_FI_DEV_GPU_UTIL 数据说明 Prometheus 已经在采集 fake GPU 指标了。利用率为 0 是正常的，当前没有真实 GPU 计算任务在运行。

步骤 5: 运行模拟 GPU 工作负载​

验证 Kubernetes 可以把申请 nvidia.com/gpu 的 Pod 调度到 fake GPU 节点。fake-gpu-operator 会为 GPU Pod 注入模拟 nvidia-smi 工具，便于观察 GPU 可见性。

由于本实验没有启用 HAMi device-plugin，HAMi 不会写入真实环境中的 hami.io/node-nvidia-register 节点注册信息。因此测试 Pod 会显式绕过 HAMi webhook，使用 Kubernetes 默认调度器和 fake-gpu-operator 提供的模拟 GPU 资源。

5.1 创建测试 Pod​

先看一下 Pod YAML：

apiVersion: v1
kind: Pod
metadata:
  name: fake-gpu-pod
  labels:
    hami.io/webhook: ignore
  annotations:
    run.ai/simulated-gpu-utilization: "10-30"
spec:
  restartPolicy: Never
  containers:
    - name: app
      image: ubuntu:22.04
      command: ["bash", "-lc", "sleep 3600"]
      resources:
        requests:
          cpu: "100m"
          memory: "128Mi"
        limits:
          cpu: "500m"
          memory: "512Mi"
          nvidia.com/gpu: 1
      env:
        - name: NODE_NAME
          valueFrom:
            fieldRef:
              fieldPath: spec.nodeName

YAML 要点：

  • hami.io/webhook: ignore 标签：告诉 HAMi webhook 不要拦截这个 Pod，使用默认调度器
  • run.ai/simulated-gpu-utilization: "10-30" 注解：fake-gpu-operator 会让 nvidia-smi 报告 10%-30% 的 GPU 利用率
  • resources.limits.nvidia.com/gpu: 1：申请 1 块 GPU
  • sleep 3600：让容器保持运行 1 小时，方便我们进入容器观察

创建 Pod：

kubectl apply -f fake-gpu-pod.yaml
pod/fake-gpu-pod created

5.2 等待 Pod 运行​

kubectl get pod fake-gpu-pod -o wide
NAME           READY   STATUS    RESTARTS   AGE   IP               NODE       NOMINATED NODE   READINESS GATES
fake-gpu-pod   1/1     Running   0          7m    192.168.194.22   orbstack   <none>           <none>

STATUS 为 Running，NODE 为你的节点名称，说明 Pod 成功调度到本地节点。如果第一次拉取 ubuntu:22.04 镜像，可能需要几十秒。

5.3 查看 Pod 的 GPU 资源申请​

kubectl describe pod fake-gpu-pod | grep -A6 "Limits"
    Limits:
      nvidia.com/gpu:  1
    Requests:
      nvidia.com/gpu:  1
    Environment:
      NODE_NAME:   (v1:spec.nodeName)

Limits 和 Requests 都是 nvidia.com/gpu: 1，说明这个 Pod 申请了 1 块 GPU。Kubernetes 只在 requests 和 limits 都设置了 nvidia.com/gpu 时才会把 Pod 调度到有 GPU 的节点。

5.4 查看节点的 GPU 资源分配情况​

kubectl describe node ${NODE_NAME} | grep -A10 "Allocated resources"
Allocated resources:
  (Total limits may be over 100 percent, i.e., overcommitted.)
  Resource           Requests     Limits
  --------           --------     ------
  cpu                750m (7%)    1700m (17%)
  memory             870Mi (10%)  1996Mi (24%)
  ephemeral-storage  0 (0%)       0 (0%)
  nvidia.com/gpu     1            1

nvidia.com/gpu 列显示 Requests 和 Limits 都是 1，说明已经有 1 块 GPU 被这个 Pod 占用。节点总共有 2 块 GPU，还可以再分配 1 块给其他 Pod。

5.5 执行模拟 nvidia-smi​

这是最关键的验证步骤，在 Pod 内执行 nvidia-smi，看 fake-gpu-operator 是否成功注入了模拟 GPU 工具：

kubectl exec fake-gpu-pod -- nvidia-smi
Thu May 21 08:44:31 2026
+------------------------------------------------------------------------------+
| NVIDIA-SMI 470.129.06   Driver Version: 470.129.06   CUDA Version: 11.4      |
+--------------------------------+----------------------+----------------------+
| GPU  Name        Persistence-M | Bus-Id        Disp.A | Volatile Uncorr. ECC |
| Fan  Temp  Perf  Pwr:Usage/Cap |         Memory-Usage | GPU-Util  Compute M. |
|                                |                      |               MIG M. |
+--------------------------------+----------------------+----------------------+
|   0  Tesla-K80             Off | 00000001:00:00.0 Off |                  Off |
| N/A   33C    P8    11W /  70W  |  11441MiB / 11441MiB |      18%     Default |
|                                |                      |                  N/A |
+--------------------------------+----------------------+----------------------+

+------------------------------------------------------------------------------+
| Processes:                                                                   |
|  GPU   GI   CI        PID   Type   Process name                  GPU Memory  |
|        ID   ID                                                   Usage       |
+------------------------------------------------------------------------------+
|    0   N/A  N/A       23       G   sleep 3600                       11441MiB |
+------------------------------------------------------------------------------+

输出解读：

  • Driver Version: 470.129.06：模拟的 NVIDIA 驱动版本
  • CUDA Version: 11.4：模拟支持的 CUDA 版本
  • GPU 0: Tesla-K80：模拟的 GPU 型号，与节点标签 nvidia.com/gpu.product=Tesla-K80 一致
  • 11441MiB / 11441MiB：显存使用/总量，与节点标签 nvidia.com/gpu.memory=11441 一致
  • GPU-Util: 18%：GPU 利用率，在注解 run.ai/simulated-gpu-utilization: "10-30" 指定的范围内
  • Processes: sleep 3600, 11441MiB：显示当前进程占用的 GPU 显存

这就是 fake-gpu-operator 的核心能力：在没有物理 GPU 的机器上，让容器看到 "好像有一块 GPU" 的环境。nvidia-smi 输出的所有数据都是模拟的。

步骤 6: 安装 HAMi WebUI​

HAMi WebUI 提供图形化的 GPU 资源管理界面，可以查看节点 GPU 信息、资源分配率、使用趋势等。

6.1 添加 HAMi WebUI Helm 仓库​

helm repo add hami-webui https://Project-HAMi.github.io/HAMi-WebUI/
helm repo update

6.2 给节点添加 GPU 标签​

HAMi WebUI 通过节点标签 gpu=on 来发现 GPU 节点：

kubectl label node ${NODE_NAME} gpu=on
node/<NODE_NAME> labeled

6.3 添加模拟 GPU 注册信息​

在真实环境中，HAMi device-plugin 会自动在节点上写入 hami.io/node-nvidia-register annotation，包含 GPU UUID、型号、显存等信息。由于本实验禁用了 device-plugin（避免与 fake-gpu-operator 冲突），需要手动添加：

kubectl annotate node ${NODE_NAME} \
  hami.io/node-nvidia-register='[{"id":"GPU-3cef3724-8228-5a66-b391-b0901788f5d0","count":10,"devmem":11441,"devcore":100,"type":"NVIDIA-Tesla-K80","mode":"hami-core","health":true},{"id":"GPU-5127182e-f297-5a25-bb44-0444c3be540c","index":1,"count":10,"devmem":11441,"devcore":100,"type":"NVIDIA-Tesla-K80","mode":"hami-core","health":true}]' \
  hami.io/node-handshake="Requesting_$(date '+%Y.%m.%d %H:%M:%S')"

annotation 格式说明：每块 GPU 一个 JSON 对象，与 HAMi v2.9.0 device plugin 在真实 GPU 节点上写入的格式一致。id 是设备 UUID，count 是每张卡的 vGPU 切分数量（HAMi 默认 10），devmem 是显存（MiB），devcore 是算力容量（%），mode 为 hami-core 表示软件层切分。这里的 UUID 和显存值来自 fake-gpu-operator 的 dcgm-exporter 指标。

6.4 安装 HAMi WebUI​

helm install my-hami-webui hami-webui/hami-webui \
    --set externalPrometheus.enabled=true \
    --set externalPrometheus.address="http://prometheus-kube-prometheus-prometheus.monitoring.svc.cluster.local:9090" \
    --set dcgm-exporter.enabled=false \
    -n kube-system
NAME: my-hami-webui
LAST DEPLOYED: ...
NAMESPACE: kube-system
STATUS: deployed
REVISION: 1

参数说明：

  • externalPrometheus.enabled=true：使用外部 Prometheus（即步骤 4 安装的 kube-prometheus-stack）
  • externalPrometheus.address：Prometheus 的集群内 Service 地址
  • dcgm-exporter.enabled=false：不安装额外的 dcgm-exporter，fake-gpu-operator 已经自带了

6.5 等待 WebUI 就绪​

kubectl get pods -n kube-system | grep webui
my-hami-webui-85686fd65-77crx            2/2     Running   0          2m

2/2 表示前端（FE）和后端（BE）两个容器都正常运行。如果遇到 ErrImagePull，可能是 Docker Hub 网络问题，等几分钟自动重试即可。

6.6 访问 WebUI​

通过端口转发在本地访问：

kubectl -n kube-system port-forward svc/my-hami-webui 8080:3000

浏览器打开 http://localhost:8080/admin/vgpu/monitor/overview，可以看到集群概览页面：

HAMi WebUI 集群概览

集群概览页面展示：

  • 节点总数: 1，GPU 卡数: 2
  • 资源概览: CPU 总核、内存总量、GPU 显存总量
  • GPU 类型分布: 显示模拟的 Tesla-K80
  • GPU 算力/显存趋势图: 来自 Prometheus 的 DCGM 指标

点击左侧菜单「节点管理」查看 GPU 节点详情：

HAMi WebUI 节点管理

节点管理页面可以看到每个节点的 GPU 设备列表、显存分配情况和运行的工作负载。

步骤 7: 观察 HAMi 和 fake GPU 的边界​

HAMi 在本实验中负责什么​

kubectl get deploy,svc,cm,sa -n kube-system | grep hami
deployment.apps/hami-scheduler           1/1     1            1           28m
service/hami-scheduler   NodePort    192.168.194.156   <none>        443:31998/TCP,31993:31993/TCP   28m
configmap/hami-scheduler                                         1      28m
configmap/hami-scheduler-device                                  1      28m
serviceaccount/hami-scheduler                                0         28m

HAMi 在本实验中只部署了调度器（scheduler）。由于设置了 devicePlugin.enabled=false，HAMi 的 device-plugin 并未运行。这意味着 HAMi 的核心 GPU 切分能力没有启用。

fake-gpu-operator 在本实验中负责什么​

kubectl get daemonset,deploy,pod -n gpu-operator
NAME                                  DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR                                    AGE
daemonset.apps/device-plugin          1         1         1       1            1           nvidia.com/gpu.deploy.device-plugin=true         31m
daemonset.apps/mig-faker              0         0         0       0            0           node-role.kubernetes.io/runai-dynamic-mig=true   31m
daemonset.apps/nvidia-dcgm-exporter   1         1         1       1            1           nvidia.com/gpu.deploy.dcgm-exporter=true         31m
...

fake-gpu-operator 负责模拟设备的整个生命周期：设备发现、资源上报、指标导出。它在模拟真实 GPU Operator 的行为。

查看节点容量：

kubectl describe node ${NODE_NAME} | grep -A10 "Capacity:"
Capacity:
  cpu:                10
  ephemeral-storage:  148577276Ki
  memory:             8185404Ki
  nvidia.com/gpu:     2
  pods:               110

nvidia.com/gpu: 2 出现在节点容量中，说明 fake-gpu-operator 成功注册了模拟 GPU 资源。Kubernetes 调度器会把这个节点视为有 2 块 GPU 的节点。

这个实验不能验证什么​

以下能力需要真实 NVIDIA GPU 环境：

  • HAMi device-plugin 真实注册 GPU 并写入 hami.io/node-nvidia-register
  • nvidia.com/gpumem 显存切分
  • nvidia.com/gpucores 算力比例限制
  • CUDA 程序真实运行
  • 显存超配、显存分析、显存覆盖
  • DCGM 真实 GPU 指标

如果要继续完整学习这些能力，请使用 实验 1: 在线安装 HAMi 的真实 GPU 环境。

清理环境​

删除测试 Pod：

kubectl delete pod fake-gpu-pod
pod "fake-gpu-pod" deleted

卸载 HAMi WebUI：

helm uninstall my-hami-webui -n kube-system

卸载 HAMi：

helm uninstall hami -n kube-system

卸载 Prometheus：

helm uninstall prometheus -n monitoring
kubectl delete namespace monitoring

卸载 fake-gpu-operator：

helm uninstall gpu-operator -n gpu-operator
kubectl delete namespace gpu-operator

清理节点标签和 annotation：

kubectl label node ${NODE_NAME} gpu- run.ai/simulated-gpu-node-pool-
kubectl annotate node ${NODE_NAME} hami.io/node-nvidia-register- hami.io/node-handshake-

如果想保留环境继续实验，可以跳过清理。

如果是 Linux 环境，可以删除 kind 集群：

kind delete cluster --name hami-lab

下一步​

完成本实验后，建议继续阅读 HAMi 集群架构，重点理解 scheduler、device-plugin、webhook 和 GPU Operator 的职责边界

CNCFHAMi 是 CNCF 孵化项目
